              电磁加热原理图

              作者:中辉电器     来源:www.yzzhdq.cn    发布时间:2018/4/12 9:33:55

              电磁加热原理图

              电磁加热结构图:

              与井口加热器配套使用的电热控制柜,为柜式防护结构,由优质厚钢板弯制焊接而成。壳体采用静电喷涂防腐工艺处理。柜内由漏电式空气开关,交流接触器、温控仪表、无功补偿元件、过热保护继电器等器件组成。控制电路装置有主令开关,可以人工投入和切除控制回路电源。

              井口加热器根据使用场所,配套使用的电热控制柜分为:般防护型和防爆型两种规格;加热方式又分为工频电热型和恒温变频电热型两种,可适用于不同的加热工艺和使用场所。

              电磁加热原理:

              1、电磁加热器热载体由高温热缆缠绕在铁磁性钢管棒芯上,并结构套入护套钢管内形成磁场闭合回路。由于铁磁性钢管的自身特性,电流通过高温电缆回路作用于电磁热载棒体上,使铁磁性钢管迅速产生强烈的磁滞涡流及磁阻热效应,而热载体释放的杂散磁场经外套钢管屏蔽吸收并产生圆环内集肤效应热,用来直接加热石油。而电磁加热器消耗的无功电力通过无功功率就地补偿后,其功率因数则达到0.95以上,其所消耗的无功电能而直接转换为热能,并用来加热石油介质,因此,其热效率高达98%以上。与阻性加热器相比,在同等加热工艺条件下其平均节电率达10-21%。

              2.电磁加热器表面发热均匀,且无明火。克服了阻性加热器的高温(工作状态下高达400℃以上)的缺陷,并具有安全防爆使用寿命长(是阻性加热器的数倍)等特点。

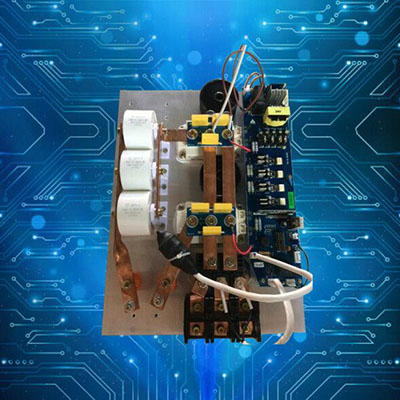

              原理:利用磁场感应涡流加热原理。 电磁加热器是种利用电磁感应原理将电能转换为热能的装置。电磁控制器将220V,50/60Hz的交流电整流变成直流电,再将直流电转换成频率为20-40KHz的高频高压电,高速变化的高频高压电流流过线圈会产生高速变化的交变磁场,当磁场内的磁力线通过导磁性金属材料时会在金属体内产生无数的小涡流,使金属材料本身自行高速发热,从而达到加热金属材料料筒内的东西。

              安装要点:

              1电磁加热器主机安装:将集输油管线断开,分别经进、出油截门与井口加热器的进、出油口法兰相连接,将其串连在集输油管线中。在井口加热器进油口截门前端的进、出油管线上,再连接旁通截门以备洗井、扫线和加热器停用时,由旁通管线直接输油. 2井口加热器为水平安装使用。用金属托架将加热器棒体紧固,架设在距地面高度约0.5m处,为了防止因修井施工作业对加热器的影响井口加热器距井口采油树5m以外安装。 3控制柜用螺钉紧固在加热器预制支架上,并连接好接地线,接地或接零导线截面不低于铜芯6mm,其接地电阻值不大于4Ω。 4将柜内随机所配带的温控仪传感器探头,拧入出油口法兰下侧的传感器安装孔内,其连接控制导线经柜底进线孔连接紧固在控制线端子排的对应的两个端线处。 5井口加热器及控制柜的安装要与防爆环境相符合,其接线符合相应的防爆等要求。采用般型控制柜配套使用在油气浓度较高的场所时,应将控制柜安装在隔离的配电间内。加热器配用的输电导线及控制线缆应符合防爆工艺要求。
