湖南超音频电磁加热器设计

电磁加热器线圈选型原则：线材本身：线材本身有很多种类，例如高频线、云母线、防水线、硅胶线、镀镍线、纯镍线、铜管、合金导线等，不同种类的线材适用场合不同，选购前应仔细问询。

使用造粒机电磁加热器时要知道的常识：

1、我们要把造粒机电磁加热器安置在个牢固的平台上或挂在设备上，其附近不宜温度过高，以防止散热不好导致过热保护。

2、不要将控制器安装在潮湿的环境中，防止水蒸汽进入电箱后，易在缘介质表面凝结，降低其缘性能，造成漏电事故。

3、外部电源在接入电磁加热器前，应安装独立的电源空气开关保护装置。并将金属外壳要可靠接地。在使用过程中，不要轻易拆除其接地导线，因为接地措施是防止触电的后道保护措施。

4、要定期清理散热器，保证产品通风良好。要经常检查产品的进风口及散热风扇，防止进风口处堵塞或散热风扇卡死，避免因过热停机保护。

磁加热器安装的要求有什么?

1、电磁加热器要安装在不进水或水雾、不潮湿、干净的工作环境。

2、电磁加热器如果安装在电柜中，定要做好通风，保证设备散热良好。

3、电磁加热器的风扇和进风口很容易堆积灰尘，平常需要检查和清理灰尘，以防风扇烧坏或者进风口处堵塞，防止加热器过热导致机器故障。

4、对于功率大的电磁加热器，380V接线应按4～6A/mm2安装，零线接大于1mm2就可以。对于220V电磁加热器，火线和零线同时应按4～6A/mm2安装，以保证使用安全。

电磁加热器装置后温度不达标处理方法，当造粒机类似大功率时，安装电磁加热器后，温度总达不到。电磁加热器也直工作，电流也正常，但温度总上不去。般情况是功率不够大。可以加大实际功率来实现。要是确定实际功率不小了，这是由炮筒的材料引起的，不同材质的在不同的工作频率时吸收热量也不同。应该尝试增加谐振电容容量，让Q值增加，提高线圈高频电流。可以使炮筒内外温度均匀来达到提高炮筒的温度。条件允话的话，可以换掉炮筒试试。

哪些因素会导致电磁加热器发生故障？

：电磁加热器电路设计不科学。目前，在大功率电磁加热电路系统中，大部分厂家采用过去的传统模拟3525或494电路，产生两路或四路PWM，采用调频方法驱动IGBT，改变谐振回电流大小来达到调节功率大小的目的，再采用4046进行锁相控制，在工业上加热应用已经很普遍，技术也比较成熟。但是，它的硬件电路复杂，所以大多体积庞大，也不便于生产和调试，特别是容易由于所选用的器件特性差异，致使电源致性差，工作中生产的高强的电磁干扰时，锁相或保护部分容易失灵，容易造成故障。

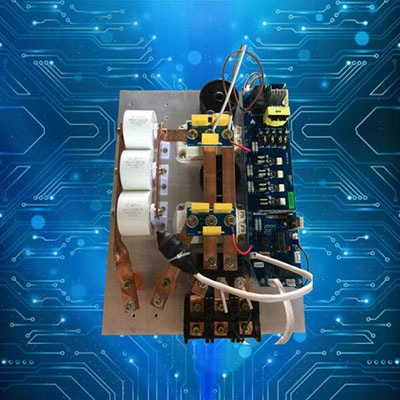

二：电力器件布局不合理。在大功率工业电磁加热主结构电路中，常为半桥电路和全桥电路，通常2-25KW功率别采用半桥电路，全桥电路可以实现20KW以上功率。般地，功率大于25KW后，线圈的高频电流比较大，发热比较多，当主电路电力功率器件布局不合理时，可能会产生高强干扰，有可能使虑波电容、揩振电容或IGBT模块击穿。为了用户的安装安全考虑，般把半桥电路大功率定为15KW，降低IGBT模块电流应力，当功率大于20KW时，建议用户选择全桥主电路结构。当然，在特定的应用场合，需要加热面积比小，功率密度比较大时，我们合理科学地可以帮助用户把半桥电路安全做到30KW。

电磁加热器多温区控制就是有两种：

第种：是台电磁加热控制器控制多组线圈。

第二种:是台设备使用多个电磁加热控制器分别控制多个线圈。现在例如注塑机，拉丝机，吹膜机，挤出机等机械设备，料管加热部分都需要几个不同温度才能满足生产，这时候就要使用到电磁加热器多温区来控制。

第三种：台电磁加热控制器控制多组线圈比较少用，因为如果主机旦出现故障，整个几个温度都将无法加热，影响正规生产，而且维护起来也是比较麻烦的。

第四种：多个电磁加热控制器分别控制独立线圈，这样不但便于管理，而且加热非常均匀，维护起来也是十分方便的。

电磁加热器加热速度慢和以下几个点有关：

1、与生产的产量有关，产量大的，加热的时间就会比较长。

2、和功率的大小有关，功率小的加热速度就会慢些，功率大的自然就快些。

3、和加热的温度也有关，温度要求越高，加热的时间就会长些。

4、和环境的温度有关，环境的温度非常低的话，加热的时间也会长些。

此外，挑选线圈时，还要考虑其线径，材质，耐温耐压性能等。这些也都是由其使用条件决定的。在实际选配过程中，先要根据加热需求确定所需设备功率，然后就可以知道其输出电流值，进而确定线径、材质，然后视现场的温度情况，散热情况等考虑其耐温性能。如果挑选线圈时没有考虑到这些因素，就很容易出现设备故障，例如线圈被烧坏，加热效率低下，线圈不耐用等问题。轻则影响生产，重则造成人身事故。二线圈绕制：表面看来，线圈绕制这工作似乎是没技术含量的，不就是把线材绕下组成个线圈嘛，这谁不会？但实际上并没有那么简单，线圈的绕制需要考虑到叠加、干扰、散热、距离、感量匹配等因素。不同功率的电磁加热器其所需要的线圈电感量是不样的，只有实际电感量和理论值直，才能保证电磁加热器的功率大化。例如，台30KW的电磁加热器，其理论电感量是240μH，线圈绕制时，只有实际感量为240μH，其功率才有可能完全达到。如果实际感量是100μH、150μH、300μH、400μH，那其这台设备的实际使用功率可能就只有20KW，15KW，甚至根本启动不了。三适用见场：电磁加热器的广泛应用性决定了其现场使用情况的复杂。在电磁加热器众多的使用域中，食品、塑料、化工、印刷、供暖、垃圾处理，每个行业的应用场景都不同，就是同个行业中，每个客户的使用现场也有很大的差别。所以，电磁线圈不具有普遍适用性，是种不同使用场景有不同绕法的非标配件。
