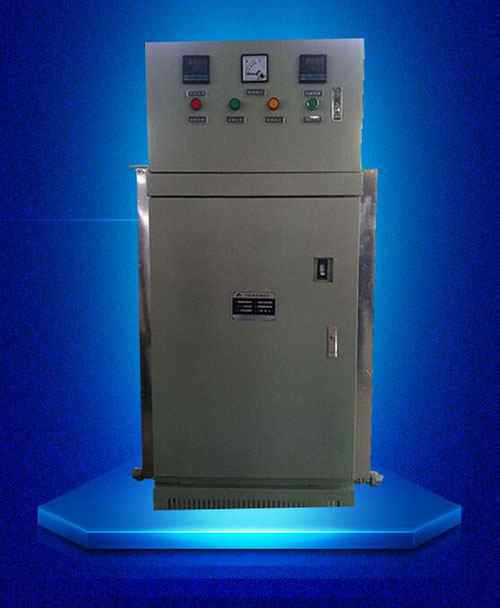

影响电磁加热器加热效果的3个因素：

1、电磁加热器主机放置的距离。般情况下，我们厂家都会建议放在5米以内，这样加热效果才会更好。

2、加热的介质。目前大多数的工业加热设备对于所加热的介质还是有定的要求的，好是可以直接加热的，例如铁质、碳钢材质。对于直接加热不锈钢材质的管道或者容器还是有定的困难。不过电磁掌握电磁加热核心技术，能够直接加热304、316等3系列，并且拥有丰富的应用案例，直接加热不锈钢的技术行业先。

3、加热的距离。被加热体与电磁加热线圈的距离，正常来说，对于220V、5KW的电磁加热控制板以及以下功率两者间的距离好相隔1.5-2公分；380V、5KW电磁加热设备距离好相隔2-3公分。这个距离我们厂家都是利用保温棉代替，既避免了隔空，又避免热量损失，所以客户无需担心隔空问题。

电磁加热器的全桥和半桥的投资成本与产品配置的异同：

、相同：在普通用途上，均可全系列配置各种产品。

二、投资成本上不同：

1、全桥：因其设计配置较高，无可避免生产成本较高。

2、半桥：因其设计配置较低，生产成本较低。

三、产品配置上：

1、全桥：成本合理和负载耐用上，配置30KW以上产品较宜。

2、半桥：成本合理上，配置30KW以下产品较宜。

电磁加热器的电流小于5A时，控制器会自动检测，如果连续超过三次检测均小于5A时显示窗1会显示“E1”并闪烁，“电流小”指示灯会闪烁提示，蜂鸣音每5秒短响次。解决方法：

1、确认线圈是否已正确连接。

2、检测与低频互感器相连的相线是否正常。

3、检测低频互感器是否开、短路。

4、检测CN7连接是否正常。

5、检测C39、DB1、R30、C41、R19、C40、C42、是否短路。

6、检测DB1、R20、R18是否开路。

7、检测U5第18脚是否接触良好。

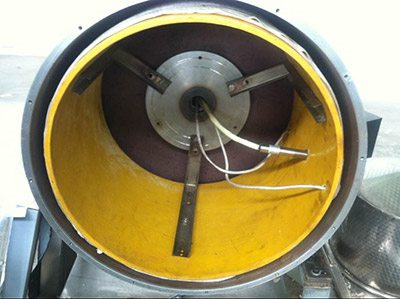

电磁加热器工作原理：电磁加热是利用电磁感应原理将电能转换为热能的能量转换过程，由整流电路将50/60Hz的交流电压转变成直流电压，再经过功率控制电路将直流电压转换成频率为20～40kHz的高频电压，当高速变化的交流电流通过线圈时，线圈会产生高速变化的磁场，磁场内的交变磁力线通过金属管道时（导磁、导电材料），管壁体内产生无数的小涡流，使输油管道的管壁本身自行发热与原油进行热交换，达到加热原油的目的。变频器是高频电磁加热器的核心部件，是利用电力半导体器件的通断作用将工频电源变换为另频率的电能控制装置。目前使用的变频器主要采用交流—直流—交流方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源供给电动机。变频器的电路般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

电磁加热器日常护理：

1、产品是否正确安装 。每款电磁加热器及电磁加热圈所要求的保温棉的厚道，绕线的粗细长度，电感值，输入电流值都是不同的，定要按照厂家出厂时安装说明书为标准。以及每台电磁加热控制板之间的线圈组间隔间距在10cm以上也是非常重要的，因为靠的太近会相互影响。只有电磁加热器安装在正常参数范围内才能保证的长期稳定工作。

2、车间的环境包括粉尘，灰尘，潮湿度有关。般来讲粉尘灰尘越大，对电磁加热控制主板越不利。如果是粉尘灰尘比较大的情况下，需要定期清理电磁加热器上的风扇，风冷电磁加热器主要是散热，室内通风要好，避免风扇被卡住而起不到主板散热效果从而使得元器件过热而烧坏。

3、产品的质量也有很大关系。如果是已经按说明书上的参数来安装，车间粉尘灰尘也不大的情况下电磁加热器还是经常出故障，那么这就是质量方面的问题了。不排除有的厂家为了降低成本而采用便宜的元器件来做导致产品质量不稳定而经常出现故障，另外个原因就是虽然用的元器件是好的，但本身电路板设计不合理也会导致易出现故障。如果是质量问题导致的，建议可以换家了。

4、对产品的爱护程度。对于车间灰尘粉尘比较大的用户，应该定期用毛刷刷下电磁加热器上的风扇，与电磁加热线圈上的粉尘，对于线圈不用有重物压住，或割破，不要经常有水溅到线圈上或电磁感应加热器上。更不要将电磁加热器暴露在露天环境下，因为露天环境如果遇到下雨天肯定就要淋湿，在未干的情况下开机就会导致坏掉。或者露天环境早晨雨露较多，导致电路板潮湿，未干的情况下开机也会导致里面的线路短路。

哪些因素会导致电磁加热器发生故障？

：电磁加热器电路设计不科学。目前，在大功率电磁加热电路系统中，大部分厂家采用过去的传统模拟3525或494电路，产生两路或四路PWM，采用调频方法驱动IGBT，改变谐振回电流大小来达到调节功率大小的目的，再采用4046进行锁相控制，在工业上加热应用已经很普遍，技术也比较成熟。但是，它的硬件电路复杂，所以大多体积庞大，也不便于生产和调试，特别是容易由于所选用的器件特性差异，致使电源致性差，工作中生产的高强的电磁干扰时，锁相或保护部分容易失灵，容易造成故障。

二：电力器件布局不合理。在大功率工业电磁加热主结构电路中，常为半桥电路和全桥电路，通常2-25KW功率别采用半桥电路，全桥电路可以实现20KW以上功率。般地，功率大于25KW后，线圈的高频电流比较大，发热比较多，当主电路电力功率器件布局不合理时，可能会产生高强干扰，有可能使虑波电容、揩振电容或IGBT模块击穿。为了用户的安装安全考虑，般把半桥电路大功率定为15KW，降低IGBT模块电流应力，当功率大于20KW时，建议用户选择全桥主电路结构。当然，在特定的应用场合，需要加热面积比小，功率密度比较大时，我们合理科学地可以帮助用户把半桥电路安全做到30KW。

电磁加热器用风冷的好还是水冷的好？现今工业域和民用设备中较广泛的种加热方式，主要是采用电磁加热技术，在使用电磁加热器中用户都关心的电磁加热器是水冷好还是风冷好呢？电磁加热器作业段时间后，控制面板是会发热发烫的，所以就需要对控制板进行降温处理，避免由于控制板温度过高，自身过热保护致使电磁加热器中止加热作业。通常对控制板降温处理方法有两种，种是风冷的，另种是水冷的。对于风冷和水冷的电磁加热器哪个好就要依据场合、气候、环境而论。

电磁加热器不工作的十大因素：

1、电磁加热器内部受潮，线路损坏，导致电磁加热器不工作。

2、电压:电压应该高于323V并且低于440V，否则就容易启动不了机器。

3、线圈温度过高：检查线圈的温度或者是先去温度传感器的情况。解决办法是检查散热风扇是否损坏，接线头是否良好，是否更换线圈温度传感器。

4、IGBT温度：检查IGBT温度传感器、连接线、IGBT温度。解决办法是散热扇是否正常工作，是否更换IGBT温度传感器。

5、负载：检查线圈链接、电感参数、IGBT驱动板和线。解决办法是线圈圈数是否缠绕圈数过多或者过少，测试IGBT驱动板和检查IGBT线。

6、通讯异常：检查通讯链接线链接、控制板和AI板。解决办法更换控制板或者AI板。

7、IGBT模块使用时间太长，导致IGBT模块老化开裂，使电磁加热器不能工作。

8、电磁加热器内部电子元件规划不合理，导致电磁加热器不工作。

9、电磁加热器抗干扰性差，导致不能正常工作。

10、因为线路短路、漏电、超负荷、开关损坏导致跳闸使电磁加热器不能正常工作。
