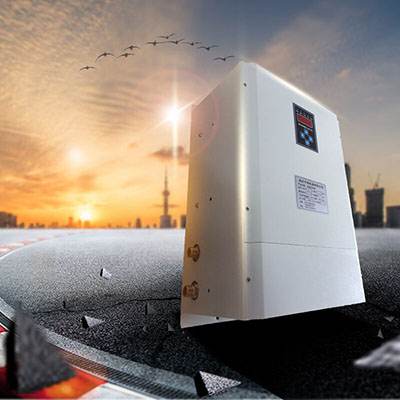

上海60kw电磁加热器50kw

电磁加热器IGBT温度传感器异常解决方法：

1、出现传感器异常后请先将传感器引线主板上拔下，再用万用表测量其阻值，常温25℃时阻值应约为10K，否则传感器已损坏。

2、如传感器正常，再检测传感器引线是否与CN3连接正常。C36、R16是否开、短路。

3、检测U5第16脚是否连接正常。

电磁加热器优点电磁感应加热优势：

1、非接触电磁感应加热。

2、耗电的 95% 转化为工作热能。线圈损耗 ≈ 2%, 控制单元损耗 ≈ 2%, 缘隔热层可以将98%的能量保留在料筒上。

3、只加热料筒，而螺杆保持冷却。

4、消除加热的惯性现象，升温降温迅速。

5、加热无死角，整体料筒均匀加热。

6、电磁线圈保持凉爽，因此寿命超长。

工业节能加热五种方法：

1、电磁感应加热是利用交变电场产生交变的磁场，被加热的物体切割磁场，产生涡流而自身加热。需要电磁加热器、电磁加热感应线圈和被加热的物体组成个完整的感应加热系统。虽然是新兴工业加热方式，但经过这些年电磁加热器生产厂家的努力，电磁感应加热的发展快速。在塑料行业、食口行业等都得到广泛应用。

2、在电弧加热用于气体产生几千上万度的加热装置。能加热超高温度，适合实验域需要超高温的加热。

3、利用液体的电阻加热。装液体装在个金属的容器中，将金属的端进行接地，再火线放入装在金属容器液体的适当位置进行加热。

4、微波加热也是种特定范围的电磁波。对能吸收微波的物质能引起内部分子振动，而得动比较好的加热，因为金属会反射微波，故微波不能加热金属。微波因为其加热均匀速度快，清节无污染。在食品行业中得到广泛应用。因为微波具有穿运性，注意不要用微波加热那些外部不能加热而内部能加热的密封物体。

5、红外加热线属于电磁波的种，物体振动会产生电磁波，其中就有红外线。红外线也是种新兴的加热方式。它适合加热容易吸收红外线的物体，如纤维、木材等。不适合加热表面光滑而内部紧密的物体，如金属等。红外线加热也因其加热快速节能性好倍受欢迎。

哪些因素会导致电磁加热器发生故障？

：电磁加热器电路设计不科学。目前，在大功率电磁加热电路系统中，大部分厂家采用过去的传统模拟3525或494电路，产生两路或四路PWM，采用调频方法驱动IGBT，改变谐振回电流大小来达到调节功率大小的目的，再采用4046进行锁相控制，在工业上加热应用已经很普遍，技术也比较成熟。但是，它的硬件电路复杂，所以大多体积庞大，也不便于生产和调试，特别是容易由于所选用的器件特性差异，致使电源致性差，工作中生产的高强的电磁干扰时，锁相或保护部分容易失灵，容易造成故障。

二：电力器件布局不合理。在大功率工业电磁加热主结构电路中，常为半桥电路和全桥电路，通常2-25KW功率别采用半桥电路，全桥电路可以实现20KW以上功率。般地，功率大于25KW后，线圈的高频电流比较大，发热比较多，当主电路电力功率器件布局不合理时，可能会产生高强干扰，有可能使虑波电容、揩振电容或IGBT模块击穿。为了用户的安装安全考虑，般把半桥电路大功率定为15KW，降低IGBT模块电流应力，当功率大于20KW时，建议用户选择全桥主电路结构。当然，在特定的应用场合，需要加热面积比小，功率密度比较大时，我们合理科学地可以帮助用户把半桥电路安全做到30KW。

工业运用电磁加热器的五大优势：

1、工作环境舒适。由于电阻式加热时，在部分热量辐射到空气中，导致员工工作环境温度升高，有些车间还安装空调来降温，这样样，就增加了费用，导致车间运行成本过高。改用电磁加热器后，线圈不存在发热，因此，环境工作温度不会升高，更不需要安装空调降温，车间不再出现温度闷热。

2、节能省电，达到大幅度节能源，而比过去的电阻式加热方式是靠自身发热，通过接触传导的方式再把热量传到炮筒中，还有部分的能源辐射到空气中，所以电阻式加热的热效率仅50-60%。本公司的电磁加热器在拉丝机中改造时节能明显，达45%以上，在大功率塑料机械设备比如造粒机中改造时，节能效果更显著，可达50%以上。

3、加热速度快，由于利用电磁磁感应生产涡流发热原理，线圈本身不发热，而是炮筒自身发热。温度升快速度加快。而电阻式是靠自身发热，再传出给炮筒，故加热速度理所当然慢很多。

4、维护成本低，般寿命达5年以上。线圈的表面温度仅不到100度。有时仅70度以内，手可触摸。而般电阻式由于自身发热，寿命很短，经常要维护，故造成维护成本过高。

5、在塑料管道加热面积小时可获得较大的功率，传统的电阻式般大为5KW，基本上限状态，而电磁加热器在小面积大可获得30KW甚至更高功率，以保证出料的数量和品质。

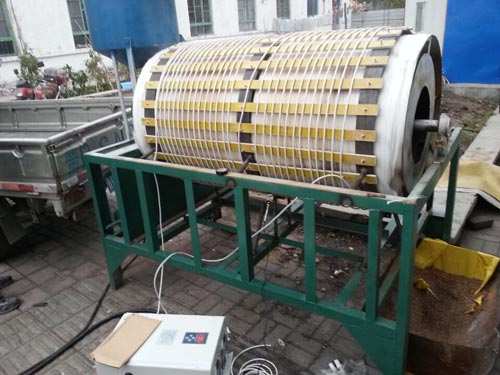

普及下电磁加热器的应用原理，电磁加热是将380V50Hz交流电变成530VDC-560VDC50HZ直流电，再经过变频控制技术逆变成5KHZ-30Hz的高频交流电流，通过电磁加热感应器与电磁线圈组合转换为高频交变磁场，交变磁场的磁力线作用到金属管道上产生锅流，从而快速加热金属管道。

电磁感应加热器线圈发热的问题：

1、如果将金属物体置于磁场中，或把它在磁场中切割磁力线时，其内部会产生感应电流。这种感应电流会使金属块会很快的发热。电磁感应加热器的线圈发热要看温度达到多少度，在般的情况下，电磁线圈的正常温度在70度左右，80度以下才是正常的，如果超过了90度，肯定就是有问题了。

2、电磁感应加热器线圈本身的问题：线圈的问题就涉及的质量和选配上了。（质量上的问题就不讲解了），如果是使用高频线，那线般问题不大。这种情况其实还是主板的问题，我们的以前的主板也会有这个问题，因为主板缺陷，而25平方的线也比较粗了，集肤效应导致线材发热也是必然的，以前我们都是用多股漆包高频线来解决密封电气箱内，每个器件的发热量的，其实使用上没什么区别，就是安装变得繁琐了些，不过现在公司的电蔗感应加热器已经改善，调整了机器的Q值，并对整个机芯做了隔热、散热处理，断不会出现单根25平方线高温现象，所以如果大家买了机器发热量过大，又不好退换的话，可以考虑下用多股线来代替单的25平方线，当然好还是找有实力的公司购买，毕竟多少是因为设计问题而导致的发热现象。

电磁加热板的配件有哪些？2P排线、10K热敏电阻、吸收板1块、风扇线、显示盒、530V电源线（带磁环）、高频互感器。
