            1. 母线槽

              高压共箱母线

              高压共箱母线

              LSM×系列高压共箱封闭型母线槽适用于额定电压3KV~35KV,额定工作电流250A~5000A的输配电系统。主要用于变压器至高压配电盘之间的电气连接,大型厂矿的供电系统,水电站、大型变电站、火电厂、钢铁公司、大型企业的自备电厂中,发电机至升压变压器之间的电气连接。

              获取报价

              咨询电话 :18101452882

              产品技术参数或具体详细报价请拨打电话咨询

              产品详情

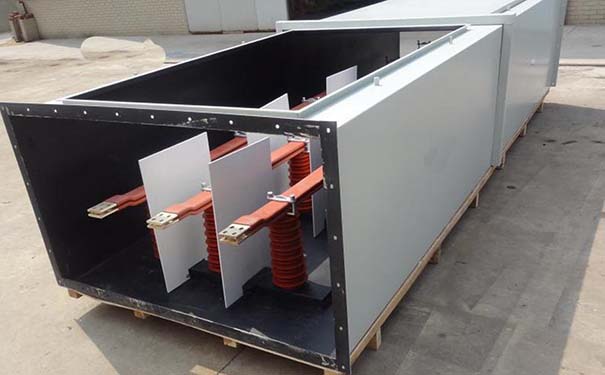

              高压共箱母线

              一、适用范围

              LSM×系列高压共箱封闭型母线槽适用于额定电压3KV~35KV,额定工作电流250A~5000A的输配电系统。主要用于变压器至高压配电盘之间的电气连接,大型厂矿的供电系统,水电站、大型变电站、火电厂、钢铁公司、大型企业的自备电厂中,发电机至升压变压器之间的电气连接。


              二、结构性能

              1、外壳由非磁性铝合金板(或弱磁钢板)制作,维护工作量小,为全封闭、不通风型,具有抗腐蚀和良好的散热性、接地性。其非磁性铝质材料,可大大降低因高压电流引发的涡流发热现象。

              2、其特殊的法兰口设计,使较大的母线箱体能够灵活拼接,无需弯头,从而使母线系统的设计、安装能够达到程度化、标准化。

              3、每节母线一般在上部都合理的设有标准检修孔(也可根据现场要求在侧面设置检修孔),检修人员可由此检修孔到母线槽内部的任何位置。检修口处采用独特的翻边制作工艺和高要求的法兰口满焊技术,使母线外壳防护等级高达IP54,在通常户外环境下安装,无需调整防护等级。

              4、精致的制作工艺和合理的结构使母线制作后,表面光滑平整,达到户外外壳无积水要求。必须的母线底部疏水泻放装置,既能有效地疏泻母线内部积水,又能阻挡灰尘及异物的进入。

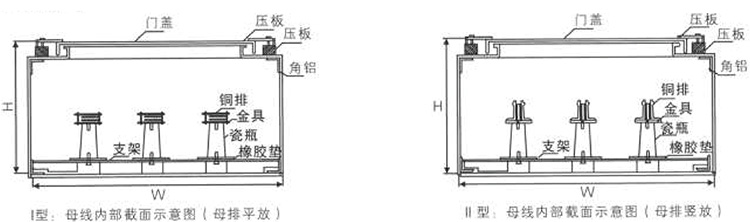

              5、合理化的内部支架设计,使每相母排之间拥有最大的电气间隙,而完全满足客户的最终要求。每节母线法兰端头处的接地端子设计,使母线系统安装后,能够拥有通畅的整体接地系统。

              6、外壳表面喷涂无光泽油漆,颜色可根据客户要求选定。

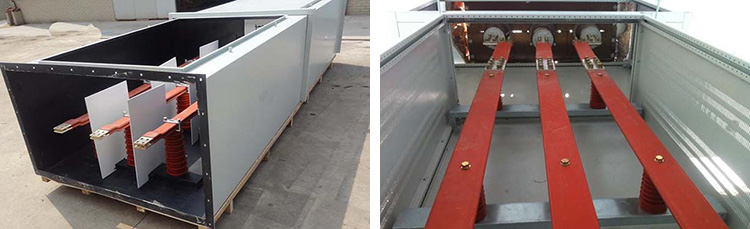

              高压共箱母线

              三、绝缘配置

              LSMX系列高压共箱封闭型母线槽的母线导体以空气作为绝缘介质,根据不同的电匝等级,选用相应的绝缘电气间隙(mm)。

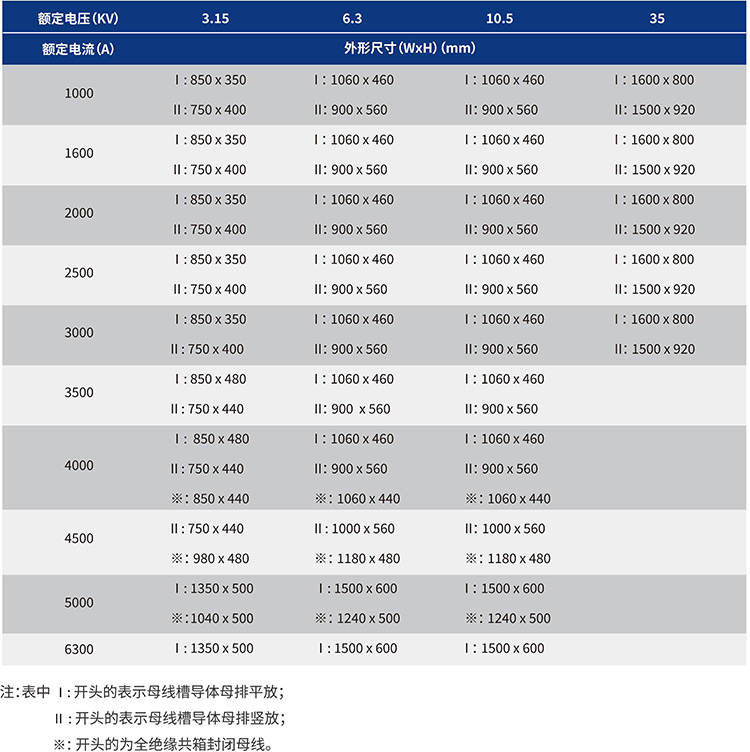

              四、主要技术参数

              1、工作额定电流  250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。

              2、工作频率50~60Hz,三相三线。

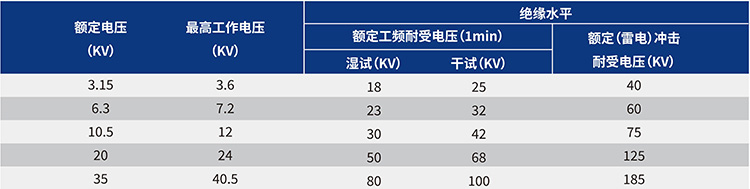

              3、额定工作电压、最高工作电压、额定工频耐受电压(1min)、额定(雷电)冲击耐受电压。(见下表)
