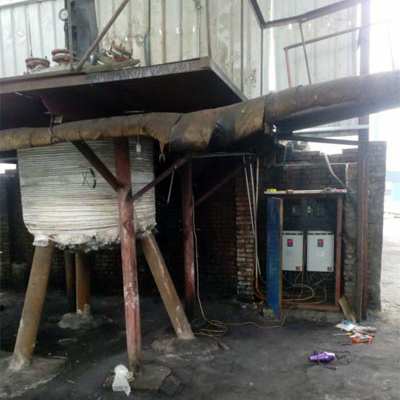

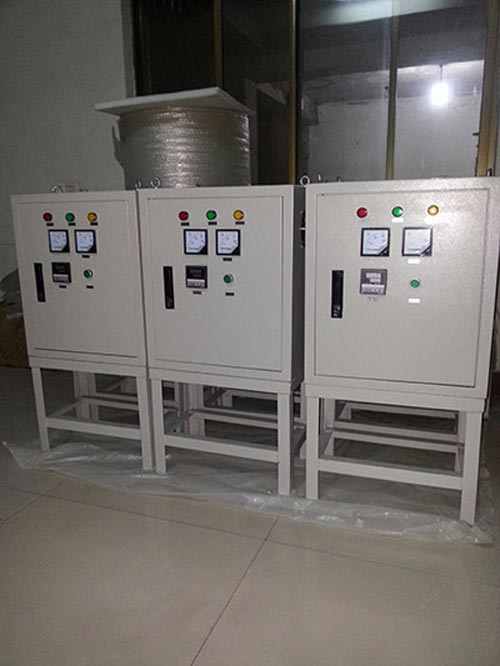

湖北水箱电磁加热器应用工程

电磁加热器，是现今工业域和民用设备中广泛的种加热方式，采用电磁加热技术，电磁感应加热技术简称为 IH(Induction Heating)技术，是在法拉第感应定律的基础上发展起来的，是法拉第感应定律的种应用形式。其本质就是利用电磁感应在柱体内产生涡流来给加热工件的电加热，它是把电能转换为电磁能，再由电磁能转换为电能，电能在金属内部转变为热能，达到加热金属的目的，从而杜了明火在加热过程中的危害和干扰，是种环保，提倡的加热方案。

电磁加热器的质量是由什么决定呢：

、重要元器件的选择。电磁加热控制器功率部分核心元器件是IGBT模块，IGBT的优劣直接影响到机器寿命长短,建议直接从国内代理商那进货，否则买到高仿或者翻新的IGBT模块仍然会出现质量问题。

二、主板的选择。电磁加热控制器的主板分为三部分，电源板、信号板和驱动板，要想保证机器长时间稳定工作，主板要有各种保护：过载、过流和过热，电磁加热器应用现场环境很复杂，比如干扰等，旦出现非正常情况，主板应该能很快反应并保护机器，防止非正常因素损坏机器，特别是IGBT。目前市场上很多所谓的电磁加热器厂家的主板并不是自己开发的，而是直接购买的，然后自己组装的，般出现问题，就直接让客户换主板，并不能发现问题的根源所在。

三、高温线的选择。高温线是很多客户容易忽视的个问题，目前市场上国标的高温线很难买到，不要相信商家的所说的，定睁大眼睛，不要嫌麻烦，从重量和材质上鉴定下是否是国标高温线，如果用到非标高温线，不仅仅影响机器寿命，还会影响整机的效率，大家应该重视这个问题。四经验的差别。电磁加热器安装的好，和安装的不好效果是很大区别，这点需要丰富的安装实例，光靠几组数据是分析不出来的，根本没有这样的经验来支撑，完全靠理论在安装。人家说台同型号的电磁加热器，装在同型号的注塑机上，为什么个省电40%以上，个刚刚够理论数据的30%，这个不仅是机器的差异，电磁加热器的安装位置，线圈长短都有影响，如果是采用多组小功率的电磁加热器，这个差异就更为明显。电磁加热行业有个测试机器是否装好的方法，就是让电磁加热器工作2分钟左右，休息1分钟左右。

电磁加热器的六种调节功率方式：

1、调频法。

2、间隙加热法。

3、移相脉宽调制法（全桥移相PWM控制）。

4、改变整流电压法。

5、脉冲功率输出变压器初抽头切换法。

6、变压器初抽头切换、调频、调压法。

电磁感应加热器控制温度场的分布的原理及方法如下：

1、原理：导体处于交变电流中时，交变电流使导体周围产生交变磁场，从而引起集肤效应使导体在短时间内迅速被加热，交变电流的频率越高，集肤效应越严重。

2、电流透入深度对感应加热的影响：把金属圆柱体放在通有交流电的线圈中，尽管金属圆柱不与线圈接触，线圈本身的温度也很低，但是圆柱表面却会被加热到发红，甚至熔化，这是由于电磁感应作用，在金属柱中感生与线圈电流方向相反的涡流,在涡流的焦耳热作用下，金属自身发热升温所引起的。金属圆柱中的感生电流的分布在表面强，在径向从外到里按指数函数方式减小。这种电流不均匀分布的现象，随电流频率升高而趋显著。

电磁加热器应用范围：

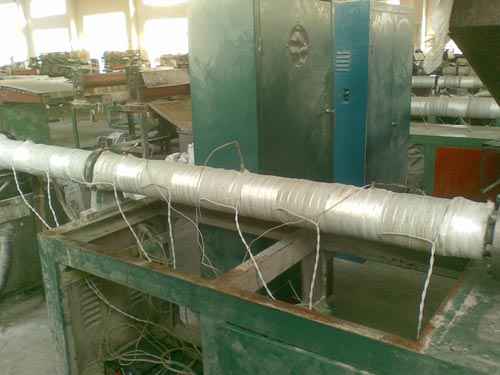

1、塑料橡胶行业，如：塑料用吹膜机、拉丝机、注塑机，造粒机，橡胶用挤出机、硫化机、电缆生产挤出机等。

2、医药化工行业，如：医药专用输液袋、塑料器材生产线，化工行业液体加热输送管道等等。

3、能源、食品行业，如：原油输送管道的加热；食品机械，如：超货机等需要电加热的设备。

4、大功率商用电磁灶机芯。

5、建材行业，如：燃气管生产线、塑料管材生产线、PE塑料硬质平网、土工网机组、自动中空成型机、PE蜂窝板生产线、单双壁波纹管挤出生产线、复合气垫膜机组、PVC硬管、芯层发泡管生产线、PP挤出透明片材生产线、挤出聚苯乙烯发泡管材、PE缠绕膜机组。

6、印刷设备里的干燥加热。

7、其它类似行业加热。

普及下电磁加热器的应用原理，电磁加热是将380V50Hz交流电变成530VDC-560VDC50HZ直流电，再经过变频控制技术逆变成5KHZ-30Hz的高频交流电流，通过电磁加热感应器与电磁线圈组合转换为高频交变磁场，交变磁场的磁力线作用到金属管道上产生锅流，从而快速加热金属管道。

电磁加热器装置后发现温度超温怎样处理，这种现象大多为注塑机， 注塑机装置的电磁加热器数量比较多，搅扰也比较严重，有时候发现温度显现乱跳，温度不稳守时，能够选用几种办法测验：

第，热电偶接头两头能够并个102P瓷片电容以消除高频搅扰。

第二，检查下炮筒接地是不是杰出？测验炮筒强行接地处理。

第三，能够把线圈远离下热电偶，减小搅扰。

第四，测验下用高温布把热电偶包住，让它不要与炮筒触摸。第五，测验换条新的热电偶。第六，测验下注塑机操控电脑中心加个Pai型虑波器，减小电源搅扰。

电磁加热器线圈短路，本控制器具有线圈短路检测功能，通过对IGBT模块UCE饱合压降检测来保护因线圈短路引起的IGBT损坏。本控制器连续三次检测UCE超过设定值，则会关闭输出。显示窗1会显示“E4”并闪烁，“短路”指示灯会闪烁提示，蜂鸣音每5秒短响4次。解决方法：

1、检查线圈是是否有漏电、短路或电感量太小。

2、检测主板与IGBT连线是否开路。

3、检测D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否开路或变。

4、检测光耦U1、U2、U3、U4是否损坏。

5、检测U5第19脚是否为高电平，否则U5已损坏。
