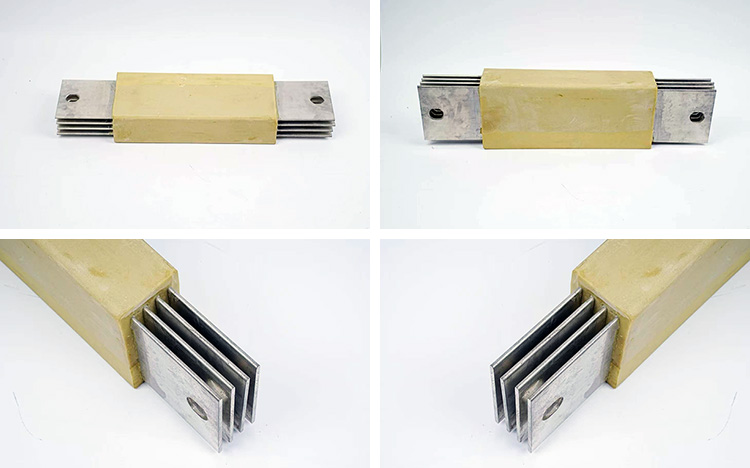

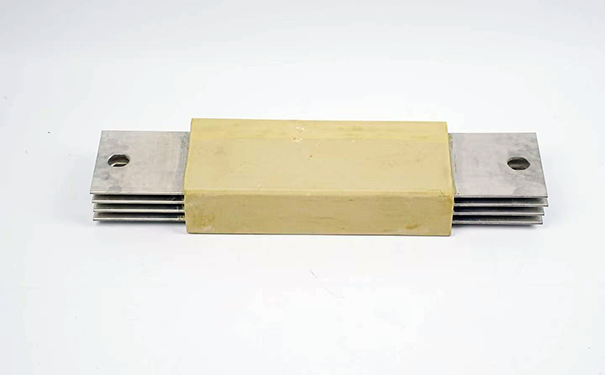

浇筑型母线槽

一、适用范围

ZHMF 系列防水型母线槽适用于额定电压 750V 以下，额定工作电流 250-7500A，频率 50-60Hz 的输配电系统。

二、结构性能

采用合理的 “三明治” 相线紧密叠压结构设计，使母线槽外形更加紧凑、体积小，并增加了母线系统的动热稳定性，使母线具有阻抗低、电压降低的优点。

外壳采用不饱和聚酯树脂加石棉等无机材料整体浇注而成，树脂中添加光稳定剂和阻燃剂。也可以装金属铠装外壳，增加了母线系统的抗冲击能力和使用寿命。

采用 “Y” 型专用防水性接头，连接可靠方便。

三、绝缘配置

ZHMF 系列防水型母线槽绝缘介质主要采用绝缘材料 — 聚酰亚氨（聚酰亚氨俗称黄金带，是电工行业先进的绝缘材料，具有较好的耐高温和介电性能，介电强度 > 22000V），绝缘等级为 H 级，绝缘老化寿命 50 年以上，为现行实用绝缘材料中性能佳的产品。

四、主要技术参数

防护等级为 IP68，可防止海浪冲击以及长时间沉水安全使用；适用于户外、水底及有腐蚀气体的使用环境；母线槽一经正常安装使用，无须维修保养。

母线槽系统能承受 3750V 的工频耐压，历时 1min 无击穿和闪络现象。

母线槽系统在长期接通额定电流工作时，其温升不超过：连接端子：60K，金属外壳：30K，槽内绝缘件表面：40K。

母线槽系统在火灾发生后，燃烧温度上升到 960℃时，仍然能够维持正常运行。

五、母线截面示意及性能参数

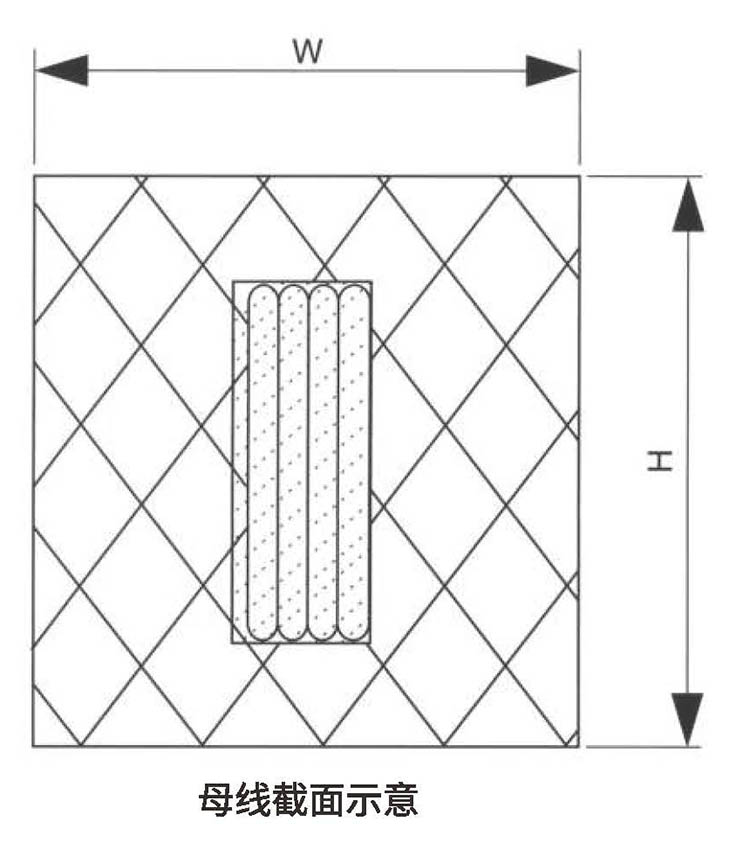

1、母线槽截面示意图

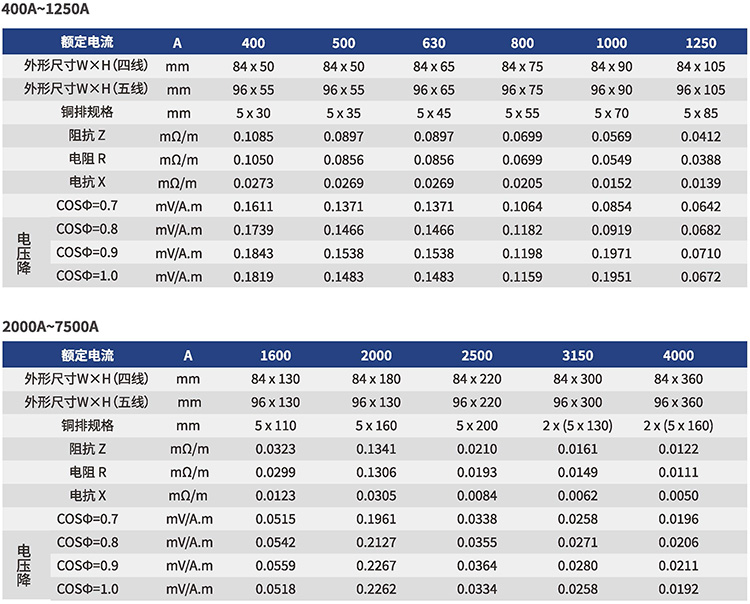

2、母线槽性能参数
