电磁加热器线圈选型原则：线材本身：线材本身有很多种类，例如高频线、云母线、防水线、硅胶线、镀镍线、纯镍线、铜管、合金导线等，不同种类的线材适用场合不同，选购前应仔细问询。

在塑料制品过程中，电磁加热器随着功率调节旋转开关，可以调节电磁感应加热器的功率大小，当料简温度达到居里点时，电磁加热控制板自动断电，可程度减少能源浪费。所以是不需要客户自行去调节功率的，电磁加热器系列产品，采用电磁加热原理，具有安全、、节能、环保、省时、快捷、操作简便等特点；是塑料加热行业的理想选择。其特点如下：

1、热量大、升温速度快，使料简直接发热。

2、节能、省钱电磁加热器热效率可达90%以上，与电阻丝相比可节能30%-80%。

3、安全、电磁加热器加热时无明火，满足防火要求，可在防火要求高的场所使用。

4、绿色、环保无废气、废渣和噪音污染，清洁卫生，绿色环保，大大改善生产车间的工作环境。

5、安装方便，安要求接上电磁加热线圈即可使用。使用随心所欲。

6、输出功率可以灵活调节，以适应不同功率大小场合需要。

7、有过热保护，防止损坏IGBT模块。

8、加热点集中，电磁加热线圈表面不发热。

9、达到设定温度后，无须调节，输出功率自动降为零，节省电能。

电磁加热的优势：不直接接触产品，不会和金属发生反应（如铜、铝、镍、不锈钢等），也不会发出任何气体，环保无毒，且设计了过流、短路、缺相、过压、欠压、过热、线圈开路、抗干扰、防雷击等多项自动保护功能，不会发生短路。电磁加热装置很好地结合了加热设备应用环境和工作需要进行开发，对食品机械无需太多改动，便能轻松达到节能30-50%的效果，并能节省预热时间，预热时间通常缩减到1/3左右。具备节能降耗，精确控温，可靠安全等三大特点。电磁加热的原理是通过电子线路板组成部分产生交变磁场、当用含铁质容器放置上面时，容器表面具即切割交变磁力线而在容器底部金属部分产生交变的电流（即涡流），涡流使容器底部的铁原子高速无规则运动，原子互相碰撞、摩擦而产生热能。从而起到加热物品的效果。

电磁加热控制器怎么安装？

1、改造前先取下原设备上面的电热圈。

2、清洁料筒并测量料筒各种参数。将料筒清洁干净并用工具测量料筒各种尺寸（管径、长度、加热区数、每区加热长度、原功率大小，以便确定用哪种控制板）。

3、在料筒上包层隔热保温材料，按照步骤2将料筒清洁干净后，在料筒上包上层隔热保温材料（石棉或者玻璃纤维均可），可以先做区，区做好后，再做其它区，熟练且经验丰富者可几个加热区起做 。

4、用高温布将保温材料包好，保温材料的厚度根据使用的不同的电磁加热控制器的要求来配，保温材料包好后，再用高温布（纤维布）或者电木板（环氧树脂板）将保温材料包紧起来，该步骤主要是确保料筒各处的保温材料厚度致，以保证电磁加热的磁场均。

5、缠绕高温电缆，高温电缆的规格与长度请根据各种不同型号电磁加热控制器的要求选配，该步骤非常关键。

6、将线圈与电磁加热控制器连接。则将绕好的线圈与电磁加热控制器连接好，并给电磁加热控制器接上电源，即可对设备进行调试，需注意的是调试过程中要特别注意测量电磁加热控制器的输入电流与频率。为保证设备的使用寿命建议电流调到额定工作电流的80%左右，如我司2.5KW的电磁加热控制板，额定工作电流是12A，则建议调到10A左右即可，或电流偏小则可减少线圈，反之则需再增加些线圈。

电磁加热控制器运用在反应釜上有什么优势呢？

、加热升温时间短、能量转换效率高，该设备采用就地电磁加热，直接加热罐体，减少中间热传递过程提高热效率利用。

二、安装方便，次性投入成本低，只在原反应釜加入电磁感应器即可，不对原反应釜进行大量的改造。

三、运行成本低，无需管道、锅炉、煤场、智能监控，真正实现无人值守。

四、软启动：无启动冲击电流，可以有效保护设备不受伤害。

五、安全防爆、无明火。线圈温度在100度以内，加热部分采用电缆室结构，加热电缆本身不会产生热量。

六、升温速度快，温度高，高可达600度加热时，加热介质与电分离，感应器本身不产生高温，不产生火花，电源采用特殊的防爆外壳。

七、绿色环保，无任何废弃物产生，符合可持续发展战略。

使用电磁加热器时这几点不可忽视：

1、电磁加热器主机的安顿环境不能在-20℃以下，高也不能超过50℃，且要枯燥、通风。

2、接入电源前：清楚电器作业需要的总电量和供电变压器的总容量，不能超过供电的总容量，也尽可能不要去糟蹋。别的要辨明单相220v、三相380v电压，不能接错。终要留意的就是，当电网的电压在规则电压规模的上下10%起浮时，制止运用大功率电磁加热设备。

3、变频电磁加热器是怕水的，因而、总归，电磁加热器不能有水进入，任何状况下都要防止这状况，水蒸汽、湿气过重也不可，电磁加热线也相同怕水，切忌用湿润的手去触摸或是在电磁加热线上搭晒湿润的衣物等等。

4、电磁加热器生产厂家印刷电路板周围不能有塑料、乙烯基和聚苯乙烯泡沫塑料(抗静电类型在外)，静电很可能会损坏这些电路。不要触摸操控接口板或操控板的IC电路。

5、电磁加热线外表是石棉原料，怕磨，因而电磁加热线应防止轰动凶猛的设备，防止磨损的电磁加热线呈现漏电现象，触摸接地的金属物体，用手触摸这些操控器之前消除身体上的静电(封闭操控器的电源。并且在触摸操控器时坚持接地)。

6、任何替换设备、检修设备环节定要断电今后才干进行，不要用手或导体触摸印刷电路板上的元件或导体。

7、任何替换设备、检修设备环节定要断电今后才干进行。

电磁加热器用于油气管道应用的特点：

1、热效高：节能电磁加热器不需要预热管道。

2、不破坏管道保温层：由于是感应节能电磁加热，磁力线能穿透保温层，改造管单。

3、安全性高：无明火，无热辐射，温度可控。

4、操作方便：在管道上缠上电磁线圈，做好温度控温探头，调节控温系统，开机调节即可自控加热恒温。

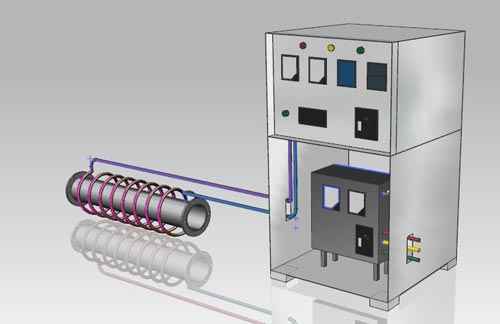

电磁加热线圈绕法：电磁加热线圈根据加热体的形状、大小而异，缠绕线圈的用线长度及电感量会有点差别。电磁感应加热器每个功率用线的线径大小般都是固定的，线长也是基本固定的（加热体过大线长会加长比如直径100MM和直径1000MM用同样的线长直径小的加热体绕的圈数多，绕在直径大的加热体上圈数就是会少圈数少电感量就会小，这个时候就应该适当增加用线长度，具体增加多少在没有经验的情况下要测实际的电感量确定），缠绕线圈的时候每圈之间的间隔距离根据加热温区大小长度及线长而定，可以圈圈紧密绕，也可以紧密绕几圈间隔几公分再紧密绕几圈，也可以每圈与每圈之间都间隔点距离绕。如果加热体尺寸有点小还可以把线圈绕成双层或三层。
